CANoe - 실행 & Trace window

CANoe 실행

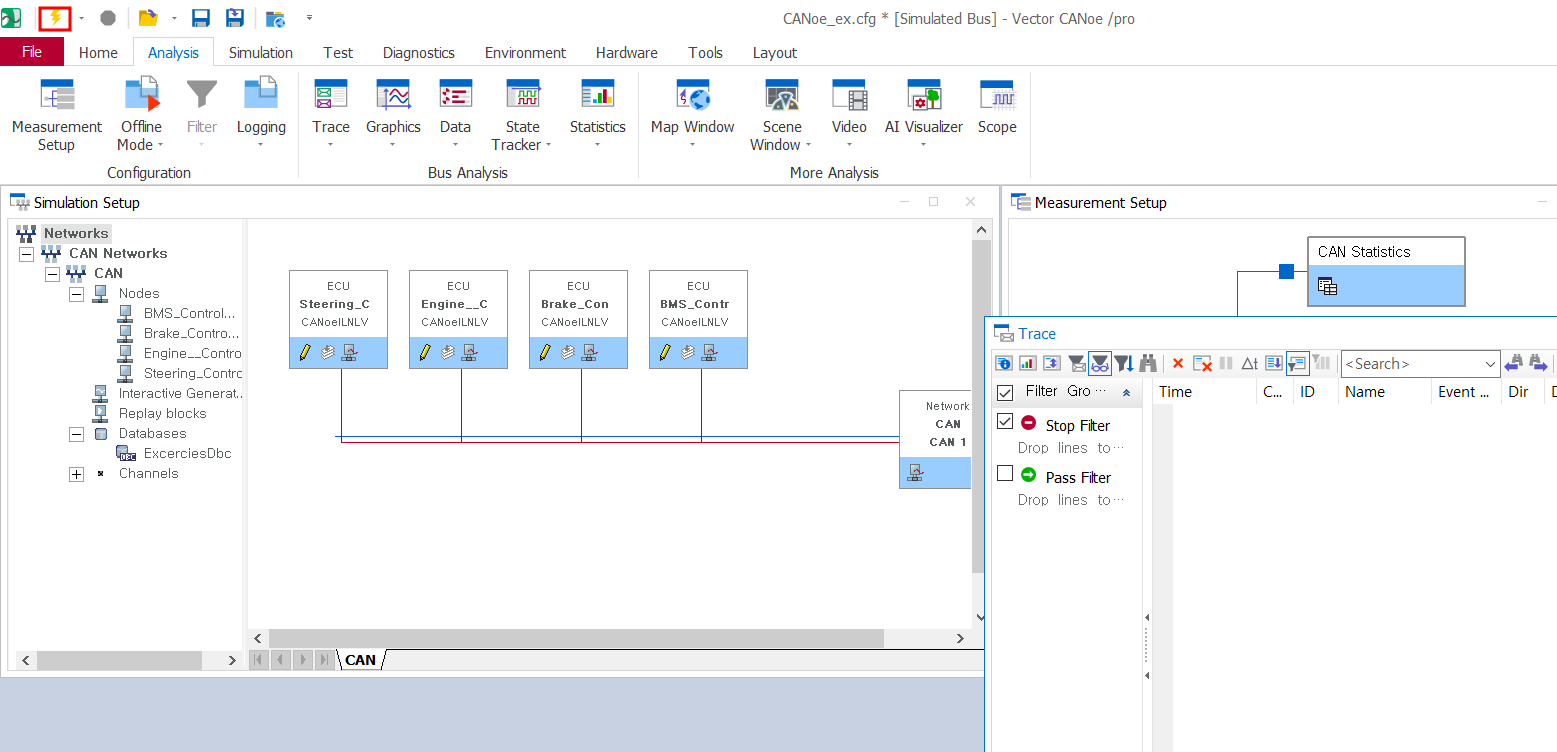

- cfg 파일을 열면 다음과 같은 화면을 확인할 수 있음

- Simulation Setup에서 Databases => Add => 만들어 논 dbc파일을 열기

- dbc 파일이 추가된걸 확인할 수 있음



- 첫 화면 파란 블록을 오른쪽 마우스로 클릭 => Insert Network Node 클릭 => 새로운 ECU가 추가된걸 확인할 수 있음

- ECU 오른쪽 마우스 클릭 => Configuration 클릭 => Network node에서 dbc에서 정의한 ECU로 변경할 수 있음

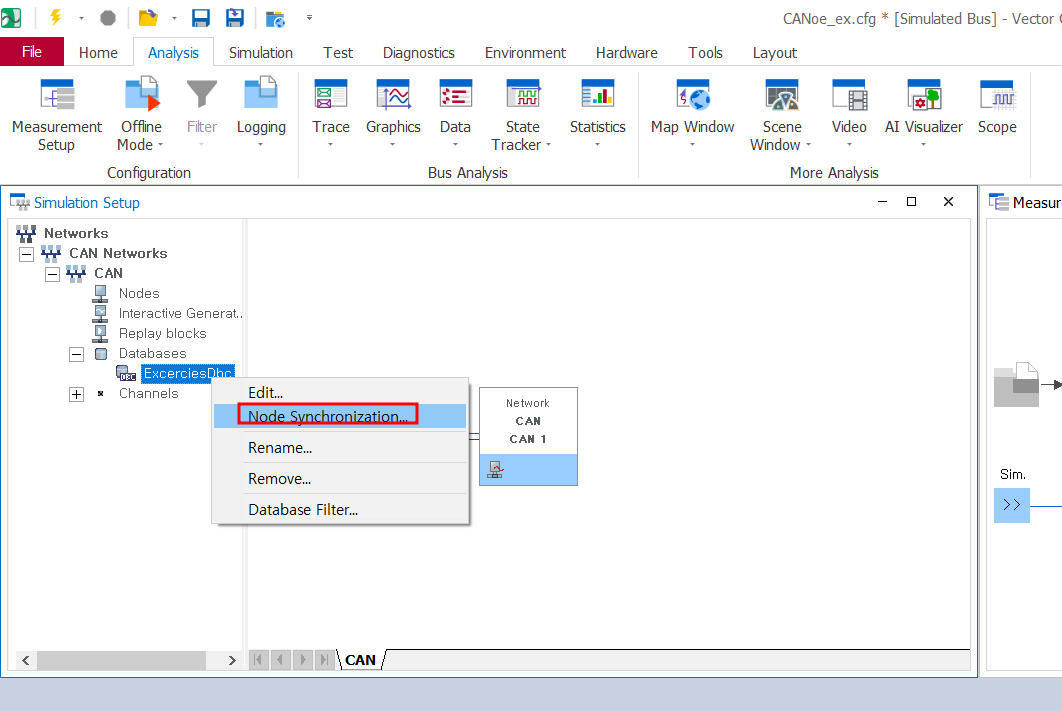

- dbc파일에서 Node synchronization으로도 ECU를 추가할 수 있음





- 해당 블록을 더블 클릭하면 원하는 윈도우를 현재 desktop에 띄울 수 있음

실행

- 먼저 Bus를 simulated Bus로 변경(우린 실제 하드웨어 장비가 없다..)

- 번개 아이콘을 누르면 CANoe가 작동

- Trace window에서 정의된 CAN data를 확인할 수 있음

- 번개 아이콘 옆에 있는 빨간 동그라미는 정지 버튼임

※ CANoe desktop



-해당 아이콘을 누르면 새로운 Desktop 생성

- 새로운 Desktop을 원하는 window으로 커스터마이징 할 수 있음



Trace window

- Trace window에서는 message에 관한 정보를 확인할 수 있음



- 해당 버튼(Toggle display mode)을 누르면 다음과 같이 시간별로 message를 확인할 수 있음



- 해당 버튼을 누르면 Relative mode : 앞의 message와 현재 message의 시간 간격

- 일반적으로는 Absolute mode : message가 실제 도착한 시간



- Stop Filter 버튼을 체크 후, 보고 싶지 않은 message를 드래그 하면 Trace window에서 안보임

- Pass Filter는 해당하는 message만 보여줌

- 해당 영역 오른쪽 마우스 클릭 => 새로운 Filter Group 생성 가능
