Spring & Damper System 전달함수 만들기 With Simulink/MATLAB(2/2)

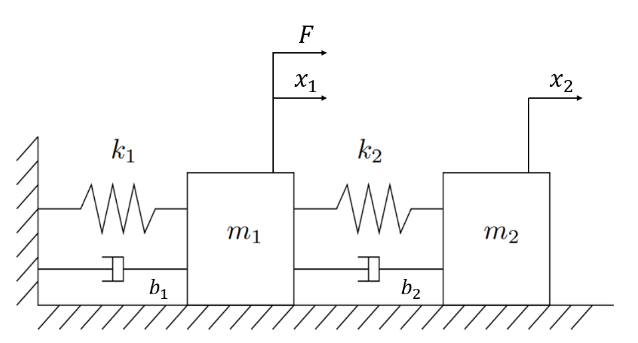

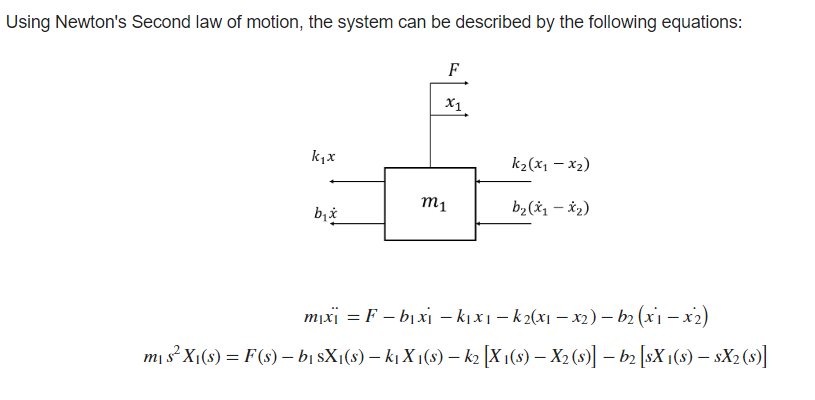

- 2개의 Spring과 damper를 갖고 있는 System

- 하나의 INPUT에 output이 2개(x1,x2)가 나온다



- System with Simulink -

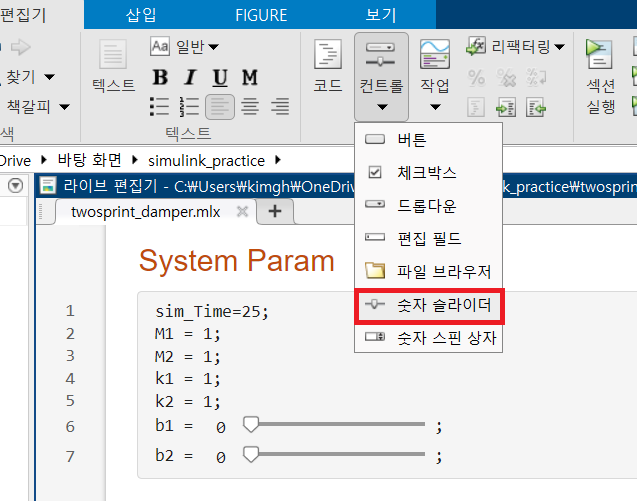

- 먼저 LiveScript로 System Parameter를 설정

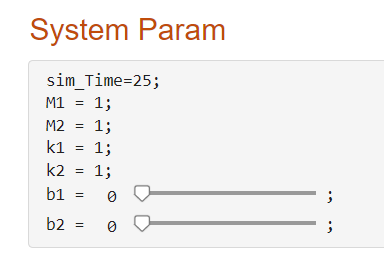

- b1 & b2는 숫자 슬라이더를 이용해 값을 실시간으로 조절 가능



figure
%%plot(x1,'--g',LineWidth=4)

hold on
plot(F,'b',LineWidth=4)
hold on
%%plot(x2,'--r',LineWidth=4)
ylabel('Displacement [m]')

xlabel('Time [sec]')
title('Double Mass Spring Damper System Response')

- simulink에서 to workspace를 통해 x1 & x2를 보냈지만, 인식하지 못하는 문제가 발생.......(뭡니까...)
